Datenpunkte verknüpfen

Für eine optimierte Energieüberwachung bietet ROOCKiE die Möglichkeit Datenpunkte zu verknüpfen beziehungsweise zu aggregieren. Somit können beispielsweise Verbraucher summiert, Messdifferenzen berechnet und Gebäudetotale gebildet werden.

Arealstruktur abbilden

Elementtyp

Um die Messtopologie eines Areals abzubilden, stehen diverse hierarchische und und lose Elemente zur Verfügung. Messstellen und Geräte sind Datenelemente und können keine Unterelemente haben. Deren Verwendung wird unter Gerät einbinden beschrieben

Hierarchische Elemente

Diese Elemente sind für die Abbildung einer hierarchischen Struktur gedacht, beispielsweise ein Areal mit drei Gebäuden von denen jedes 5 Nutzobjekte enthält. Datenpunkte können auf jedem Element erstellt werden, Messstellen und Geräte werden jedoch wiederum einem dieser hierarchischen Elemente untergeordnet

• Areal: Sollten mehrere Areale in einem Projekt abgebildet werden, so steht der Elementtyp Areal zur Verfügung.
• Gebäude: Mit diesem Elementtyp können Gebäude respektive Liegenschaften abgebildet werden
• Nutzobjekt: Nutzobjekte sind Einheiten in Gebäuden, welche separat abgerechnet werden oder deren Daten vor gewissen Usern aus datenschutzgründen verborgen werden müssen.
• Gruppe: Erlaubt beliebige Gruppierung von Datenpunkten und Datenelementen. Gruppen können auch anderen hierarchischen Element untergeordnet werden.

Projekt öffnen

Gehe auf deine ROOCKiE Instanz und navigiere in das Projekt, in dem die Struktur abgebildet werden soll.

Studio -> Projekte -> Dein Projekt

Neues Element erstellen

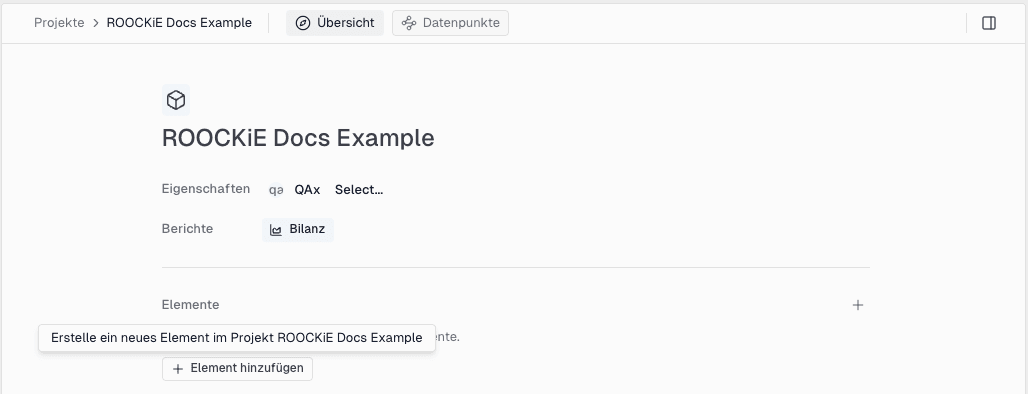

Klicke in der Projektübersicht unten auf

+Element hinzufügen

Wähle unter Typ den gewünschten Elementtyp.

Wähle für die Hierarchieabbildung ein allfälliges Elternelement.

Wähle als Typ "Gerät" und klicke "Erstellen"

Abschliessen

Fülle die vom ROOCKiE Wizard geforderten Eckdaten wie Gebäude-/Arealstandort etc. aus.

Berechneten Datenpunkt erstellen

Element auswählen

Navigiere zum gewünschten Element in welchem du den Datenpunkt erstellen möchtest.

Wähle den Reiter "Datenpunkte"

Datenpunkt erstellen

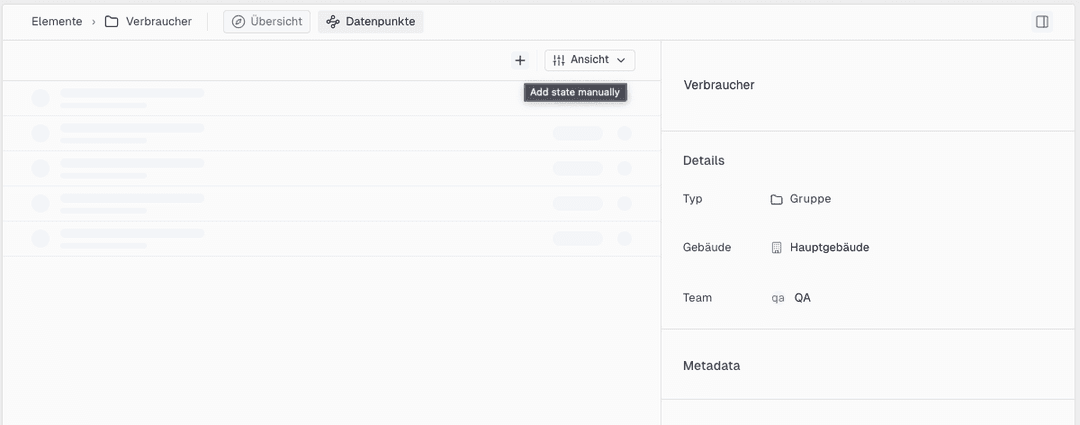

Füge durch einen Klick auf das Plus (+) links neben "Ansicht" einen Datenpunkt hinzu.

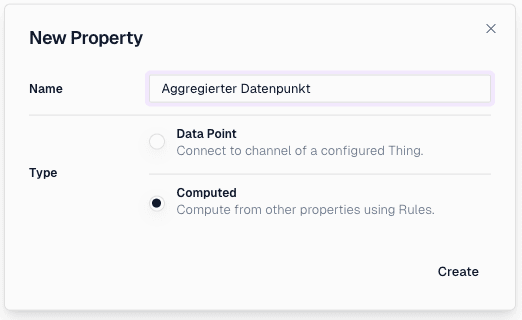

Vergib einen Namen für den Datenpunkt

Bercehneten Datenpunkt erstellen

Wähle "Computed" aus, um später mehrere Datenpunkte miteinander verrechnen zu können.

Klicke auf "Create"

Der neu erstellte Datenpunkt sollte nun im Datenpunktreiter mit richtigem Namen erscheinen.

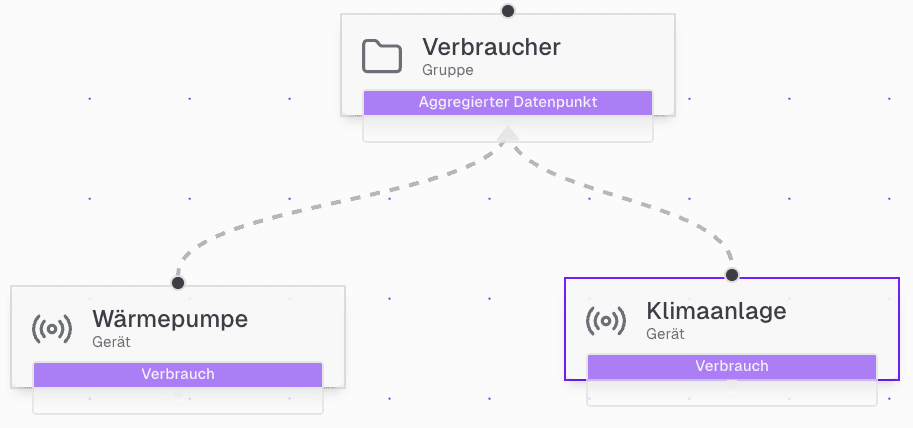

Daten in Graphansicht verknüpfen

Projekt öffnen

Gehe auf deine ROOCKiE Instanz und navigiere in das Projekt, in dem die Struktur abgebildet werden soll.

Wähle den Reiter "Datenpunkte"

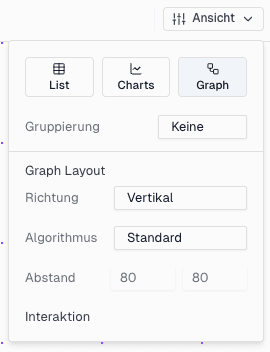

Klicke auf das Menu "Ansicht"

Wähle die Ansicht "Graph"

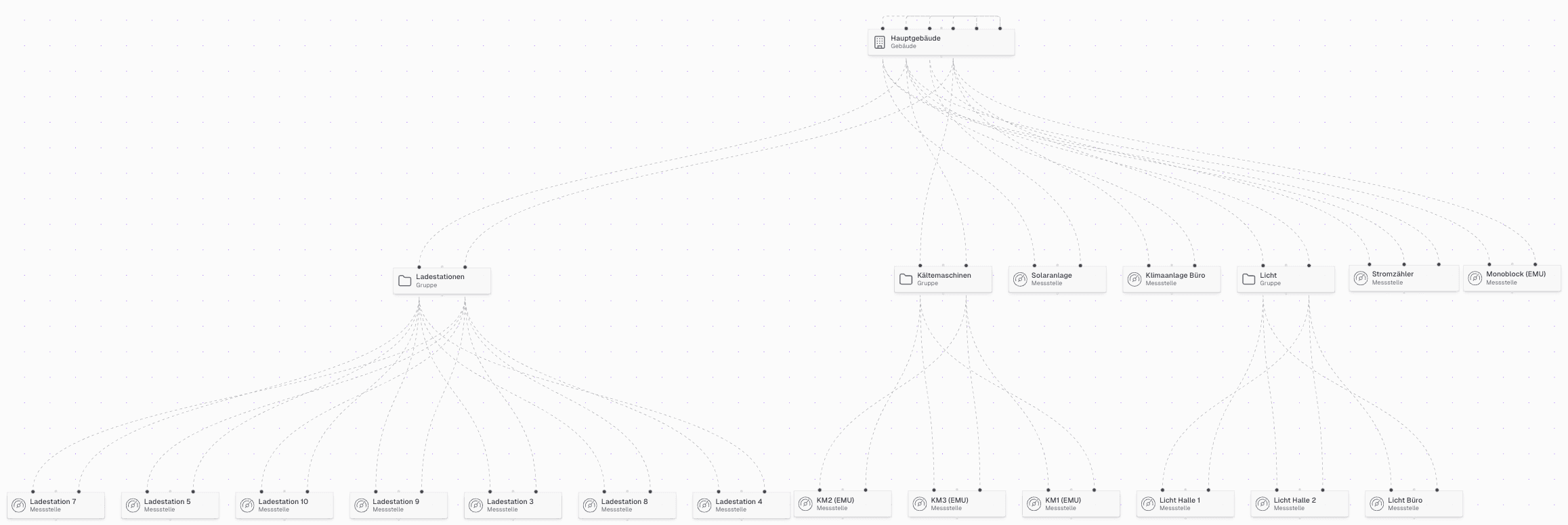

Du solltest nun alle Elemente deines Projektes sehen können.

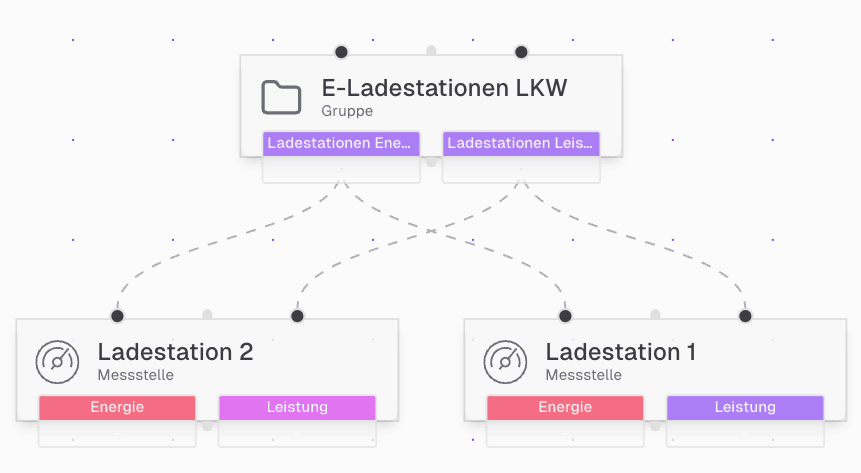

Bei Zoom auf das Element mit dem zuvor erstellten neuen Datenpunkt sollte dieser farblich hervorgehoben erscheinen.

Datenpunktverbindung erstellen

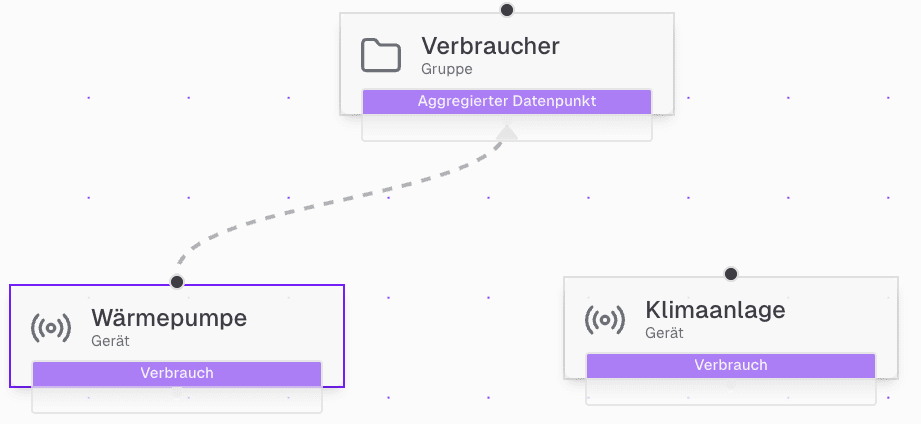

Wähle bei einem Datenpunkt, den du aggregieren möchtest, den korrespondierenden Punkt über dem Element.

Ziehe per Drag&Drop eine Verbindung zum neu erstellten Datenpunkt.

Wiederhole den letzten Schritt, bis alle zu aggregierenden Datenpunkte zum neuen Datenpunkt verbunden sind.

Funktionen anpassen und überprüfen

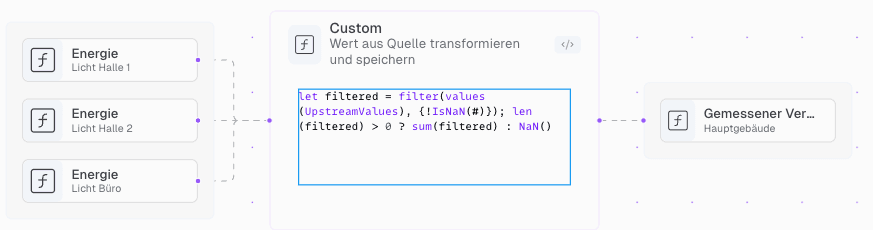

Du hast nun zwei oder mehr Datenpunkte aggregiert, dabei wurde der Berechnung automatisch die Summenfunktion zugewiesen. Navigiere zum extra dafür erstellten Datenpunkt und wähle den Reiter "Funktion", wenn du die Datenpunktverrechnung anpassen willst.

Ebenfalls ersichtlich werden die Inputbeziehungen (jene die du soeben verküpft hast) und Outputbeziehungen (falls dieser berechnete Datenpunkt noch weiter aggregiert wird.)
